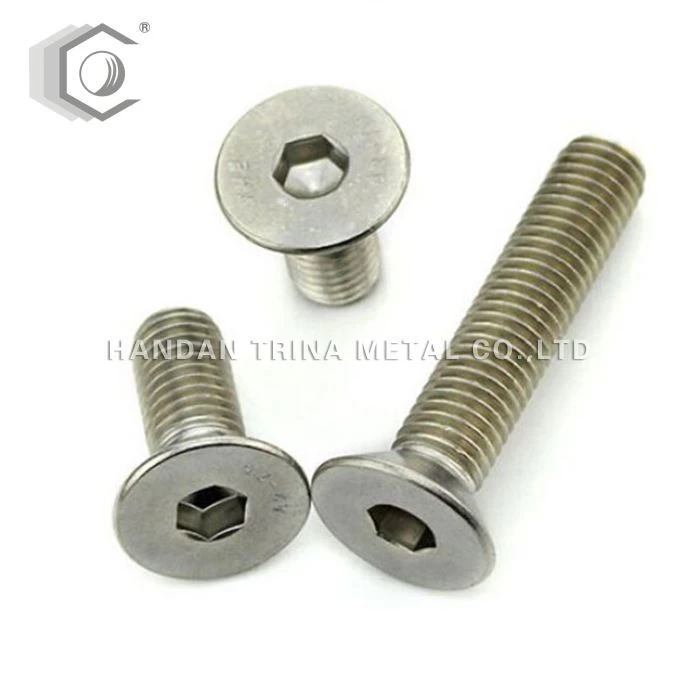

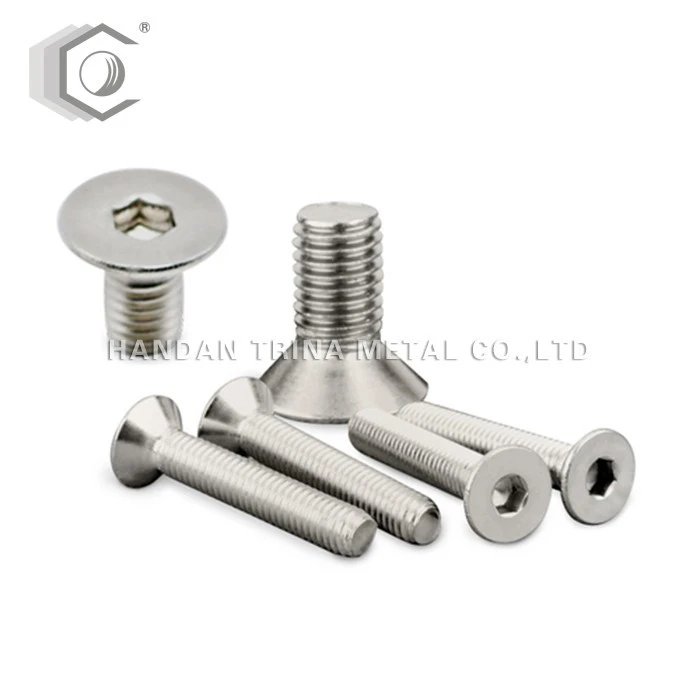

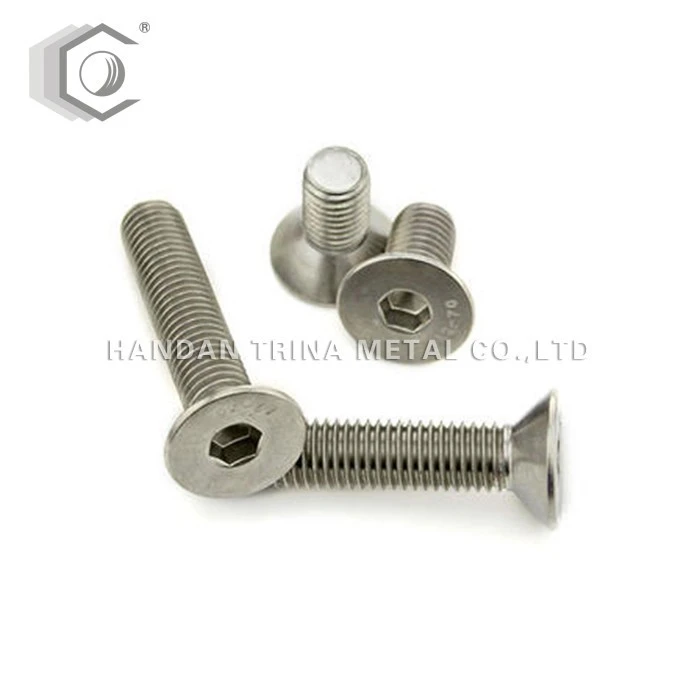

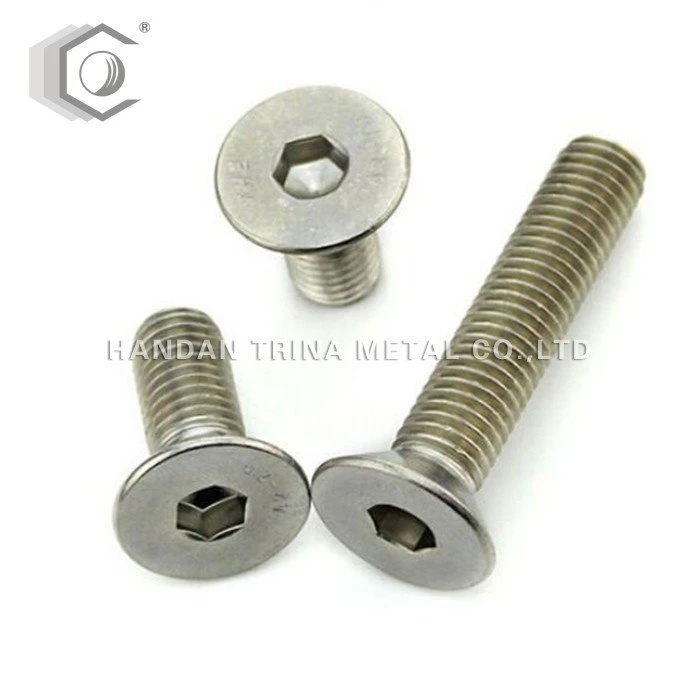

काउंटरसंक आंतरिक कोण बोल्ट को काउंटरसंक स्क्रू और फ्लैट मशीन स्क्रू भी कहा जाता है। वे एक प्रकार के निर्माण भाग हैं। सिर एक 90-डिग्री शंकु है, जो एक सामान्य लकड़ी के पेंच के समान है। सिर में एक उपकरण-कसने वाला खांचा होता है, जैसे कि एक फ़ॉन्ट, क्रॉस, षट्भुज, क्विनक्स, पेंटागन, आदि।
आकार: एम 3-M24

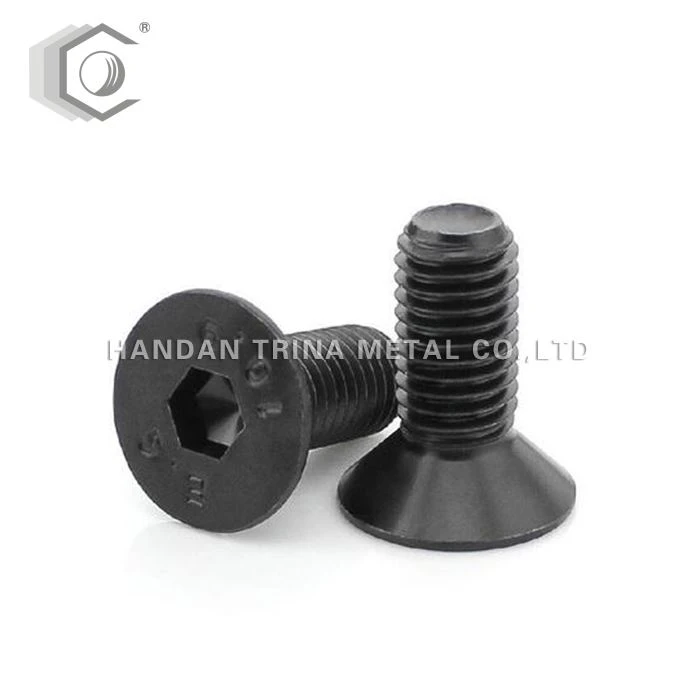

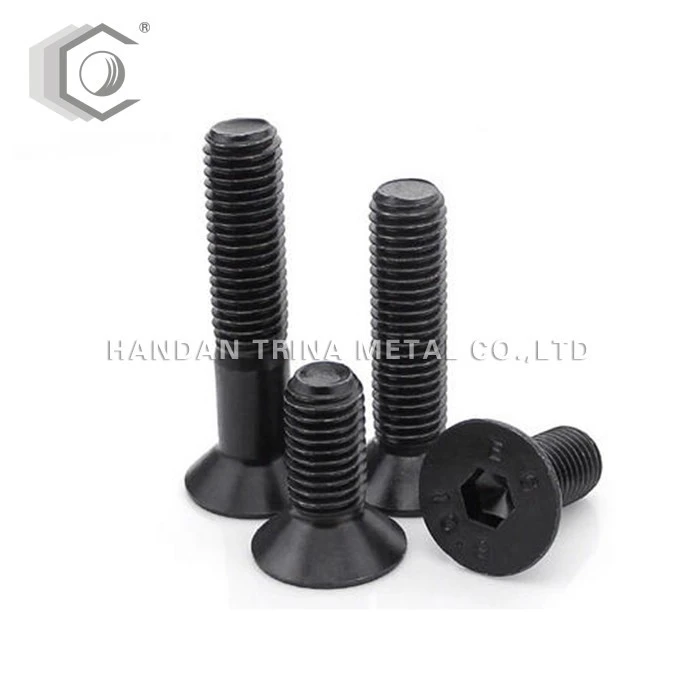

सतह: जिला परिषद / काले
d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
α | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 90 | 60 | 60 |
b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
/ | / | / | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |
/ | / | / | / | / | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |
dk | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 | |
डी एस | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
2.86 | 3.82 | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 | 17.73 | 19.67 | 21.67 | 23.67 | |
e | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s | 2 | 2.5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 | |
2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 | |
t | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
प्रभाव:
कनेक्टिंग टुकड़े पर बढ़ते छेद की सतह पर, 90-डिग्री शंक्वाकार गोल सॉकेट मशीनीकृत होता है, और फ्लैट मशीन स्क्रू का सिर गोल सॉकेट में होता है और कनेक्टिंग टुकड़े की सतह के साथ फ्लश होता है। फ्लैट मशीन शिकंजा का उपयोग कुछ अवसरों में आधा-गोल सिर फ्लैट मशीन शिकंजा के साथ भी किया जाता है। इस तरह के स्क्रू अधिक सुंदर होते हैं और उन जगहों पर उपयोग किए जाते हैं, जहां सतह थोड़ा फलाव की अनुमति दे सकती है। पेंच दो या दो से अधिक वस्तुओं को जोड़ने की भूमिका निभाते हैं और दैनिक जीवन या औद्योगिक विनिर्माण में एक अनिवार्य आवश्यकता है।
निर्देश:
काउंटरसंक हेड स्क्रू का उपयोग ज्यादातर स्थापना के बाद किया जाता है, भागों की सतह को उठाया नहीं जा सकता है, और बन्धन भागों में दो मोटाई होती हैं, तथाकथित मोटी, जिसका अर्थ है कि बन्धन वाले हिस्से की मोटाई मोटाई से अधिक है काउंटरसंक स्क्रू का सिर पेंच कसने के बाद, स्क्रू थ्रेड का एक हिस्सा अभी भी है जो थ्रेडेड छेद में प्रवेश नहीं करता है। इस मामले में, काउंटरसंक पेंच निश्चित रूप से कड़ा हो सकता है। आम तौर पर एक और स्थिति होती है, अर्थात बन्धन भागों की मोटाई काउंटरसंक स्क्रू के सिर की ऊंचाई से कम होती है, जो यांत्रिक उपकरणों में शीट धातु भागों में आम है, जैसे चेसिस के काज का कनेक्शन, दरवाजा और बॉक्स; उपकरण की शीट धातु आवरण और उपकरण का कनेक्शन, आदि। भाग की छोटी मोटाई के कारण, बन्धन शीट धातु के हिस्से के छेद के माध्यम से पेंच पूरी तरह से एक शंक्वाकार छेद है। इस मामले में, जब काउंटरस्कंक स्क्रू को कड़ा किया जाता है, तो स्क्रू सिर शीट धातु के हिस्से को संपीड़ित करने के लिए एक शंक्वाकार सतह नहीं होती है, लेकिन स्क्रू सिर के नीचे और थ्रेडेड छेद के ऊपर निचोड़ा जाता है। हालांकि पेंच को लगता है कि पेंच कड़ा है, शीट मेटल का हिस्सा दबाए जाने के बजाय अटक गया है। इस मामले में, हालांकि पेंच को लगता है कि पेंच कड़ा है, शीट धातु सोने का टुकड़ा वास्तव में कड़ा नहीं है। यह एक बहुत ही सामान्य स्थिति है।
